壁面立向き、床面水平溶接それぞれを効率良く
自動化する、小型・軽量の自動溶接台車ノボルダー。
船舶壁面、大型車輛、橋梁、鋼構造物の
バーティカル溶接に威力を発揮します。
用途に合わせたラインアップが充実。
現場の要望にピッタリの機種が選択できます。

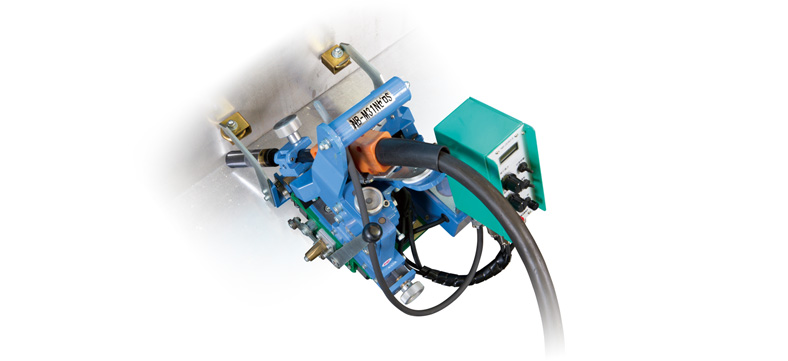

水平すみ肉・立向きすみ肉溶接

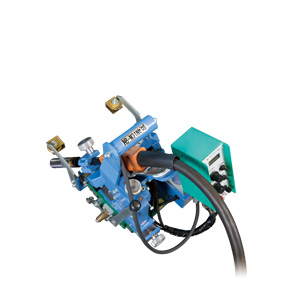

NB-M31 ZERO Sと同じ機能に、ウイビング機構を搭載してさらに機能ＵＰ。水平すみ肉の多層盛りや立向きでの溶接残しゼロも可能になりました。持ち運びが便利な小型軽量となっていますので、作業効率が一段とアップします。特に、船舶のロンジ、橋梁・建築の短尺部材の溶接に力を発揮します。無線仕様にも対応します。
| 質量 | 6.5kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 245×182×223mm | |
| 台車ギャップ | 5mm | |
| 吸着力 | 23kg | |
| トーチ 調整範囲 |
前後方向 | 10mm |
| 上下方向 | 10mm | |
| 角度X方向 | 45°固定 | |
| 角度Y方向 | 45°固定 | |
| ウイビング | 振り設定角度 | 45° |
| 振り幅 | 5mm | |
| 振り速度 | 半固定設定 | |
| 停止時間 | - | |
| 台車走行速度 | 9 ~ 55cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 1A | |
| トーチ振り角度 | 中央から両端部まで±16°まで調整可能 | |

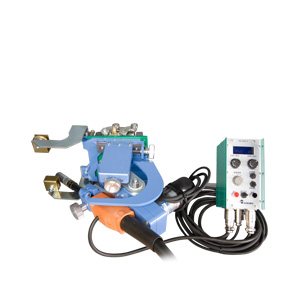

水平すみ肉溶接

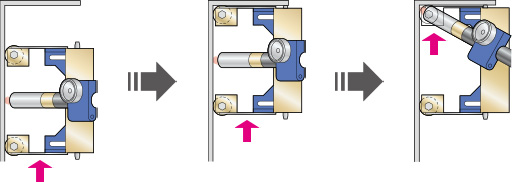

現場の要求に応え、従来手作業となっていた直線部溶接残りを解消しました。トーチが首振りを開始し中心点に達すると台車走行に切り替わり、反対側の台車停止点に達した時点で再度首振りに切り替わり、最終点まで振れます。溶接開始点及び終点が、用途に応じ自由に設定可能です。
| 質量 | 7.5kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 355×243×312mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 25kg | |
| トーチ 調整範囲 |
前後方向 | 10mm |
| 上下方向 | 10mm | |
| 角度X方向 | 45°固定 | |
| 角度Y方向 | 45°固定 | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | 5 ~ 60cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 1A | |
| トーチ振り角度 | 中央から両端部まで±18°まで調整可能 | |

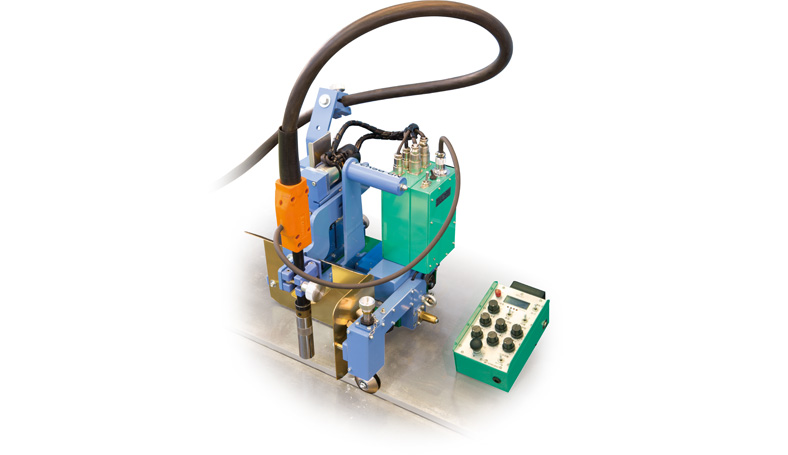

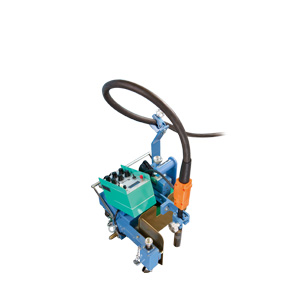

水平突合わせ・垂直突合わせ溶接
ガイドレールなしで突合わせ溶接が可能。開き幅調整可能な２枚のローラーが開先のＶ溝を倣い、本体を自動操舵。安定した倣い動作と、高速ウイビング動作で、高品質な仕上げ溶接が得られます。裏波溶接にも威力を発揮します。注文時、水平・垂直及び右走行・左走行をご指定ください。
| 質量 | 11.2kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 350×345×365mm | |
| 台車ギャップ | 9.5mm (水平)・6.5mm (垂直) | |
| 吸着力 | 約28kg (水平)・約34kg (垂直) | |
| トーチ 調整範囲 |
前後方向 | 74mm |
| 上下方向 | 36mm | |
| 角度X方向 | 90°±30° | |
| 角度Y方向 | 90°±30° | |
| ウイビング | 振り設定角度 | 直線運動 |
| 振り幅 | 0.1 ~ 3.4cm | |
| 振り速度 | 0 ~ 200cm / min. | |
| 停止時間 | 0.3 ~ 1.3sec. | |
| 台車走行速度 | 5 ~ 72cm / min. (水平・車輪径φ55) 3 ~ 64cm / min. (垂直・車輪径φ49) |
|
| 制御電源 (入力) | AC 100 ~ 240V 1.5A | |
水平突合わせ溶接

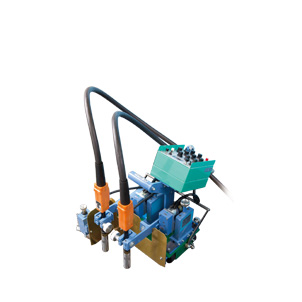

NB－RSV１１と同様のＶ型開先倣い動作でガイドレール不要です。ダブルトーチ装着可能で、広開先の水平突合わせ溶接に対応。独立ウイビング動作で高品質な溶接を実現します。多層盛り溶接をスピーディーに行います。
| 質量 | 15.1kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 350×385×330mm | |
| 台車ギャップ | 9.5mm | |
| 吸着力 | 約28kg | |
| トーチ 調整範囲 |
前後方向 | 74mm |
| 上下方向 | 36mm | |
| 角度X方向 | 90°±30° | |
| 角度Y方向 | 90°±20° | |
| ウイビング | 振り設定角度 | 直線運動 |
| 振り幅 | 0.1 ~ 3.4cm | |
| 振り速度 | 0 ~ 200cm / min. | |
| 停止時間 | 0.3 ~ 1.3sec. | |
| 台車走行速度 | 5 ~ 72cm / min. (標準) 5 ~ 120cm / min. (高速タイプ) |
|
| 制御電源 (入力) | AC 100 ~ 115V 2.4A | |
立向き突合わせ・水平突合わせ溶接
小型で扱いやすい設計が特徴のM31台車に、ウイビング機能を搭載したNB-2SVの後継機。専用レール（Ｒ1）を使用し、低速から高速までのウイビング動作により、安定した肉盛りの多層溶接ができます。また、溶接終点でのバック走行が可能です。
| 質量 | 7.2kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 260×255×302mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 25kg | |
| トーチ 調整範囲 |
前後方向 | 35mm |
| 上下方向 | 26mm | |
| 角度X方向 | 90°±30° | |
| 角度Y方向 | 90°±25° | |
| ウイビング | 振り設定角度 | 直線運動 |
| 振り幅 | 0.1 ~ 3.4cm | |
| 振り速度 | 0 ~ 200cm / min. | |
| 停止時間 | 0.3 ~ 1.3sec. | |
| 台車走行速度 | 3 ~ 72cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 1.5A | |

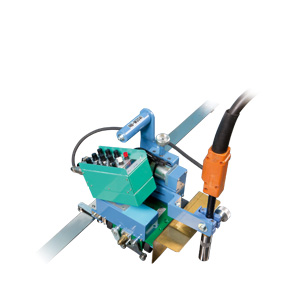

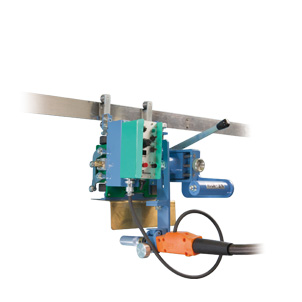

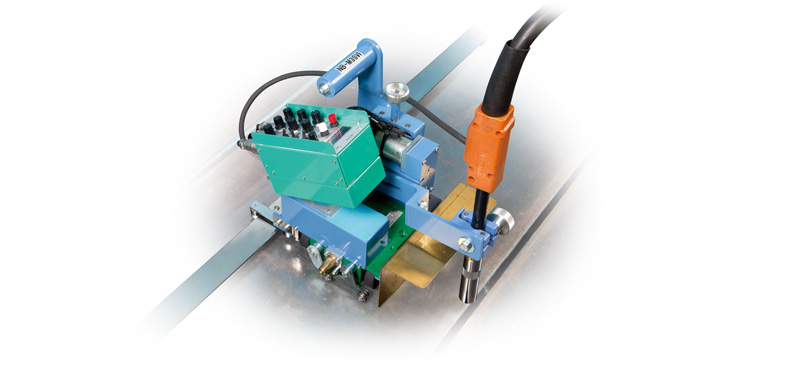

壁面水平突合わせ溶接
（上進突合わせ溶接・水平突合わせ溶接）

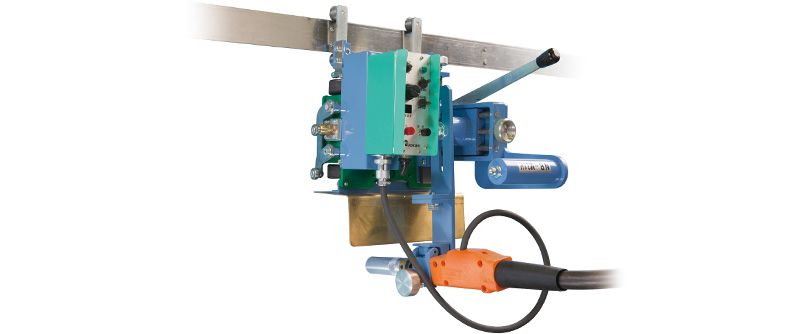

機能はNB-M3SVIと同じで、通常船舶等の壁面突合わせ溶接に適合する設計となっています。ガイドローラーを専用レール（Ｒ１）に吊して、横方向にウイビングしながら進みます。傾斜ウイビングが特徴です。
| 質量 | 7.2kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 232×314×294mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 25kg | |
| トーチ 調整範囲 |
前後方向 | 35mm |
| 上下方向 | 26mm | |
| 角度X方向 | 90°±30° | |
| 角度Y方向 | 90°±25° | |
| ウイビング | 振り設定角度 | 直線運動 |
| 振り幅 | 0.1 ~ 3.4cm | |
| 振り速度 | 0 ~ 200cm / min. | |
| 停止時間 | 0.3 ~ 1.3sec. | |
| 台車走行速度 | 3 ~ 72cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 1.5A | |

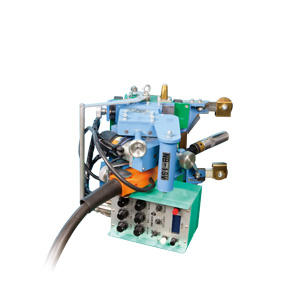

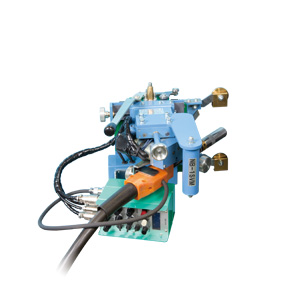

立向きすみ肉・水平すみ肉溶接

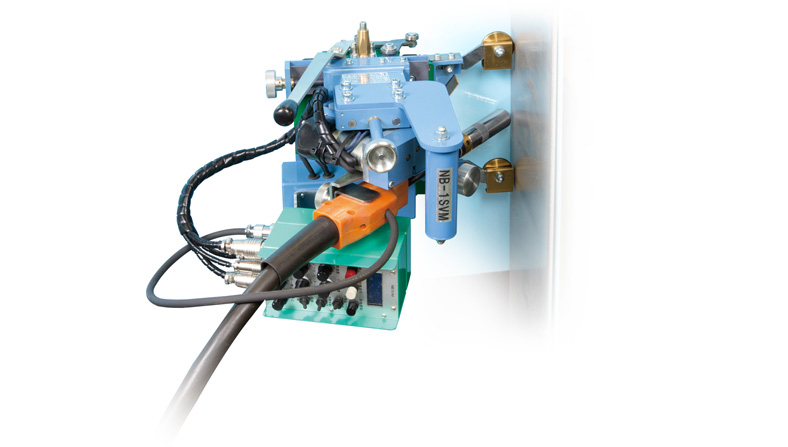

M31台車に、ウイビング機能を搭載したNB-1SVの後継機。1SVの機能はそのままで、台車と制御箱の小型化により、さらにコンパクトサイズになりました。
| 質量 | 7.2kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 298×241×302mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 25kg | |
| トーチ 調整範囲 |
前後方向 | 35mm |
| 上下方向 | 20mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±3° | |
| ウイビング | 振り設定角度 | すみ肉角に対して直角 |
| 振り幅 | 0.1 ~ 3.4cm | |
| 振り速度 | 0 ~ 200cm / min. | |
| 停止時間 | 0.3 ~ 1.3sec. | |
| 台車走行速度 | 3 ~ 72cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 1.5A | |

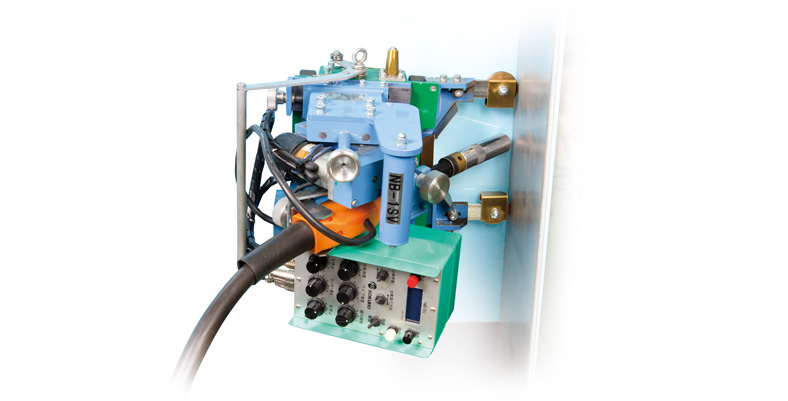

立向きすみ肉・水平すみ肉溶接
壁面・床面２通りのすみ肉溶接が可能。低速から高速までのウイビング動作により安定した肉盛りの多層溶接ができます。また、溶接終点でのバック走行が可能です。
| 質量 | 8.6kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 290×270×286mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 28kg | |
| トーチ 調整範囲 |
前後方向 | 36mm |
| 上下方向 | 20mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±3° | |
| ウイビング | 振り設定角度 | すみ肉角に対して直角 |
| 振り幅 | 0.1 ~ 3.4cm | |
| 振り速度 | 0 ~ 200cm / min. | |
| 停止時間 | 0.3 ~ 1.3sec. | |
| 台車走行速度 | 3 ~ 72cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 1.5A | |

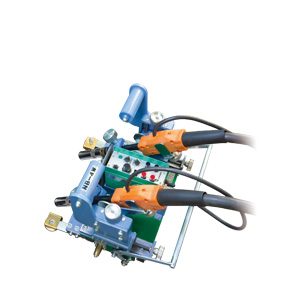

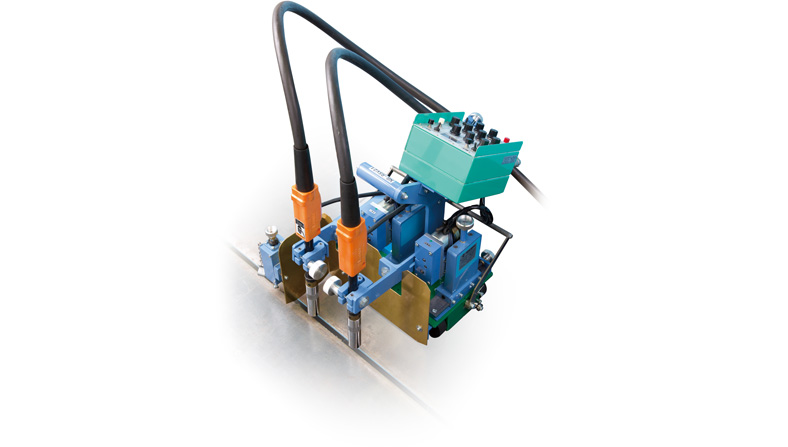

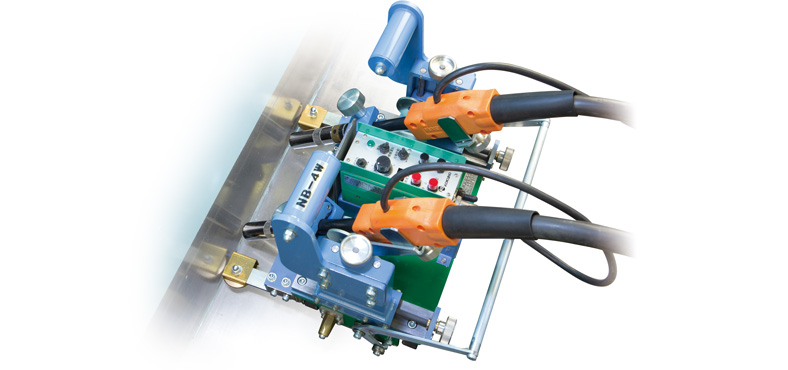

２電極水平すみ肉溶接
水平すみ肉溶接専用の直線溶接台車。２個のトーチを使用し、水平すみ肉大脚長溶接をスピーディーで確実に行います。
| 質量 | 10kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 305×360×270mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 20kg | |
| トーチ 調整範囲 |
前後方向 | 30mm |
| 上下方向 | 50mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±11° | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | 10 ~ 85cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 0.35A | |

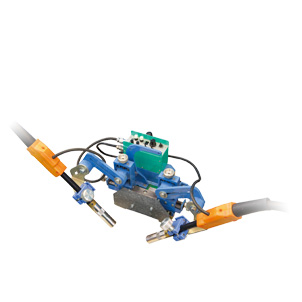

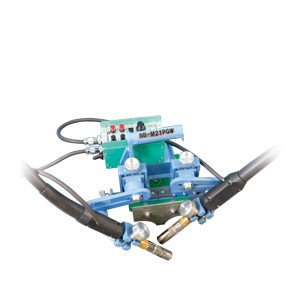

水平すみ肉ツイン溶接

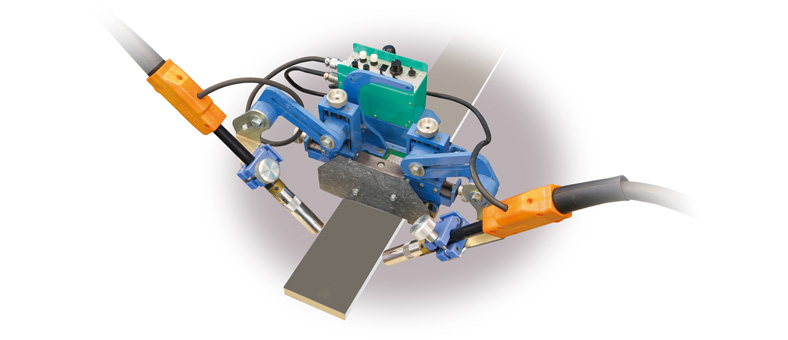

NB-M21の特型機。平鋼の左右両極同時溶接を可能にしました。

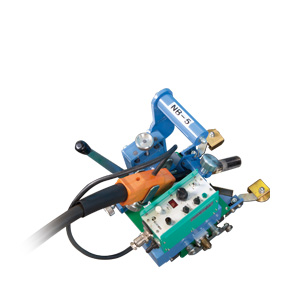

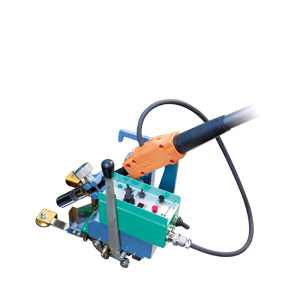

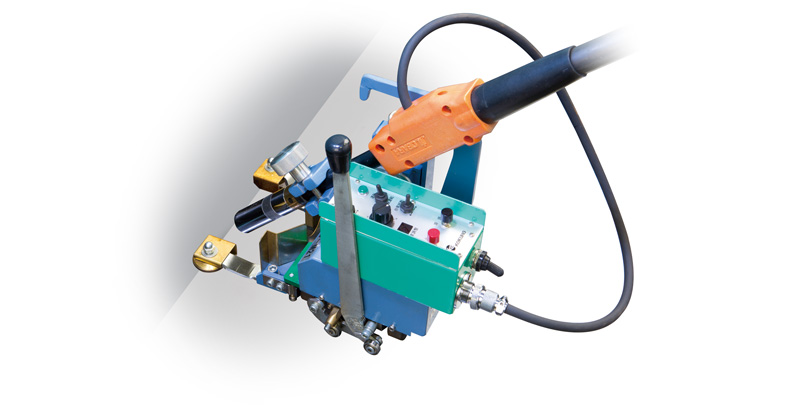

水平すみ肉溶接
好評の簡易型自動溶接台車NB-5と機能は同じで、大幅に小型軽量化を実現。溶接残し長さも短く、機動性に富み各種形状に対応します。
| 質量 | 3.7kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 240×181×216mm | |
| 台車ギャップ | 5mm | |
| 吸着力 | 23kg | |
| トーチ 調整範囲 |
前後方向 | 28mm |
| 上下方向 | 30mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±5° | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | 2 ~ 78cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 0.35A | |

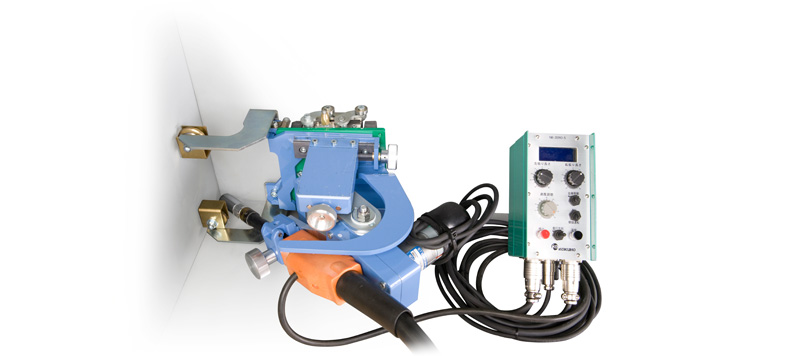

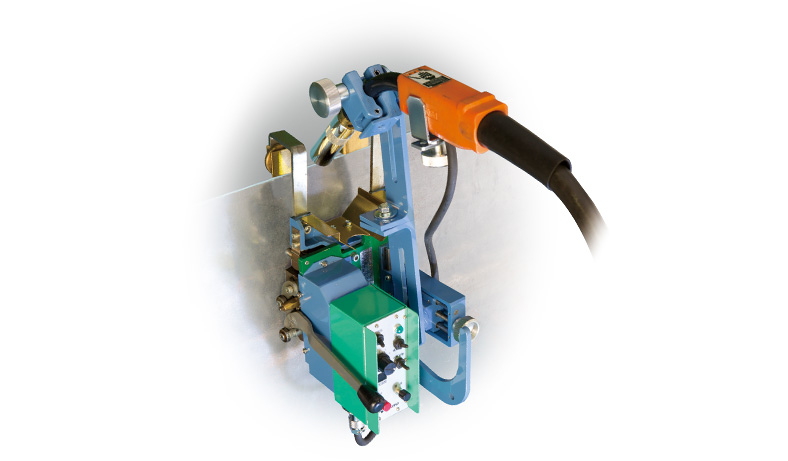

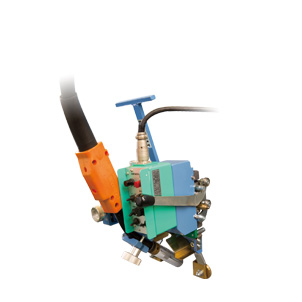

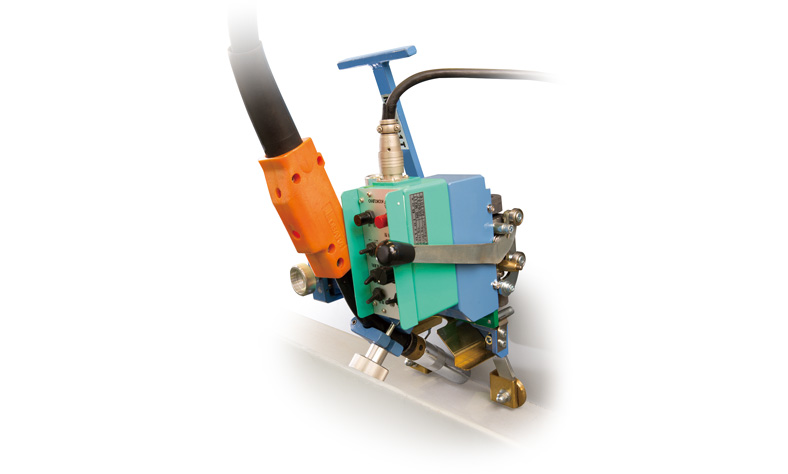

狭隘部すみ肉溶接タテ型機
NB-M21の変型
水平すみ肉溶接

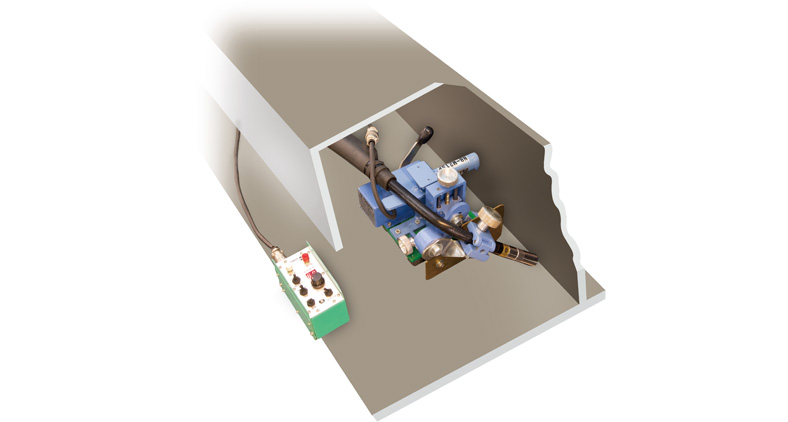

NB-M21を、機能はそのままでさらに小型に組み替え。有線でのリーモートコントロールで、狭空間（角管内側等）のすみ肉溶接自動化を実現。高速走行（220cm/min.）で溶接スタート位置まで移動します。
| 質量 | 3.4kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 185×210×174mm | |
| 台車ギャップ | 5mm | |
| 吸着力 | 23kg | |
| トーチ 調整範囲 |
前後方向 | 28mm |
| 上下方向 | 30mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±5° | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | 15 ~ 89cm / min. | |
| 制御電源 (入力) | AC 100 ~ 240V 0.35A | |

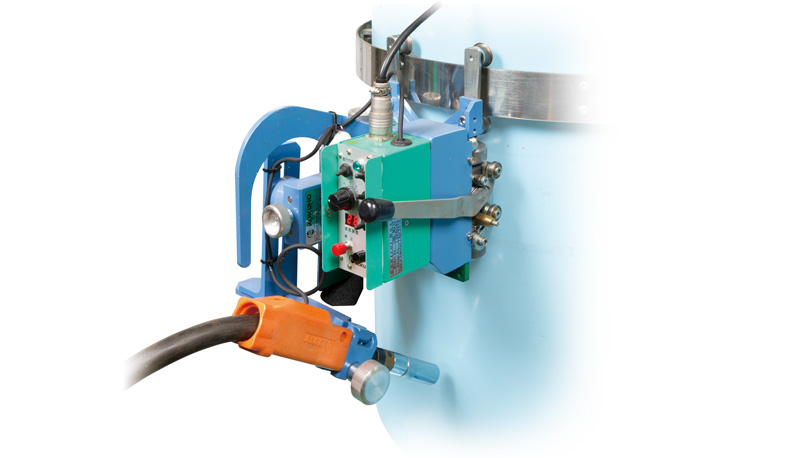

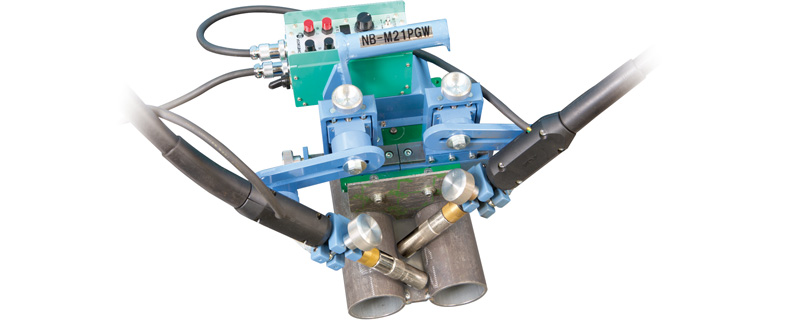

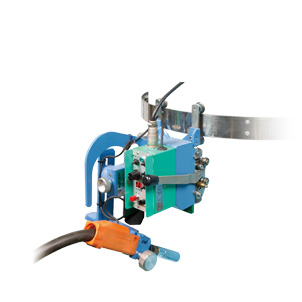

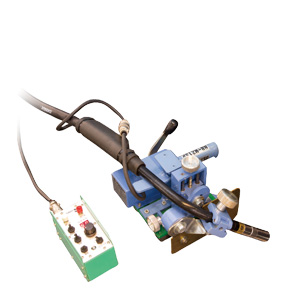

パイプ横突合わせ溶接
NB-M21の変型

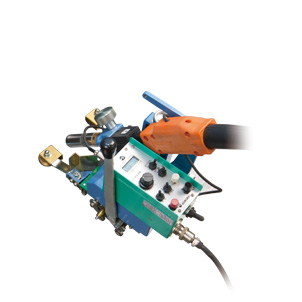

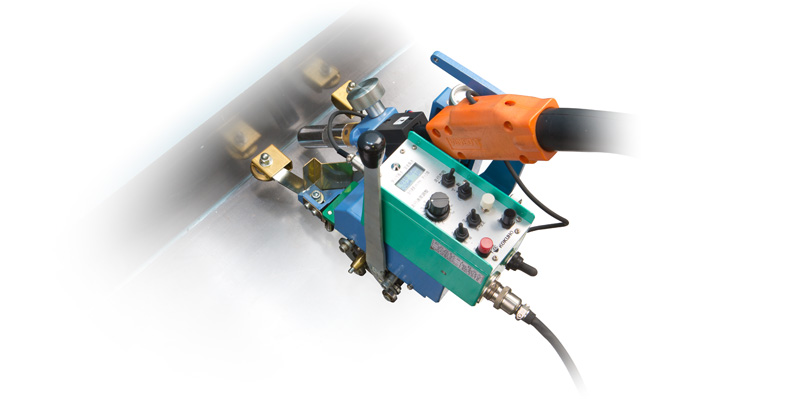

水平すみ肉・断続・連続溶接
NB-M21を大幅に機能UP。コンパクトサイズと操作性で、タック（断続）溶接，連続溶接に対応出来る、水平すみ肉の万能機です。溶接長、クレーター処理長、空走行長、各停止位置での時間調整、距離較正等をデジタルで設定。走行速度はいつでも変更可能です。
| 質量 | 3.7kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 240×181×216mm | |
| 台車ギャップ | 5mm | |
| 吸着力 | 23kg | |
| トーチ 調整範囲 |
前後方向 | 28mm |
| 上下方向 | 30mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±5° | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | - | |
| 制御電源 (入力) | AC 100 ~ 240V 1A | |

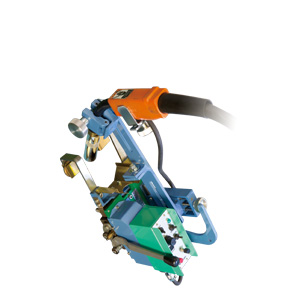

小スペースすみ肉溶接
NB-M21の変型

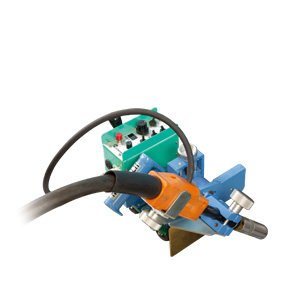

直線角溶接
機能はNB-M21と同じで、薄板ダクト等の直線角溶接を可能にした台車。Ｒにも難なく対応します。
| 質量 | 4.4kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 253×181×219mm | |
| 台車ギャップ | 5mm | |
| 吸着力 | 23kg | |
| トーチ 調整範囲 |
前後方向 | 28mm |
| 上下方向 | 30mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±5° | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | 2 ~ 116cm / min | |
| 制御電源 (入力) | AC 100 ~ 240V 0.35A | |

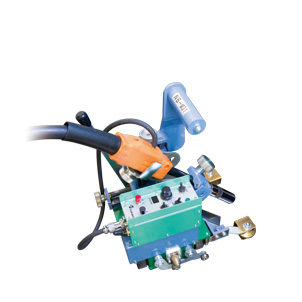

水平すみ肉溶接
NB-M21の機能を拡大。台車走行方向のトーチ調整を可能とし、ワーク形状への対応力を強化。水平すみ肉溶接を簡単操作でこなします。
| 質量 | 6kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 290×229×302mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 20kg | |
| トーチ 調整範囲 |
前後方向 | 50mm |
| 上下方向 | 50mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±11° | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | 3 ~ 69cm / min | |
| 制御電源 (入力) | AC 100 ~ 240V 0.35A | |
水平突合わせ・壁面突合わせ溶接

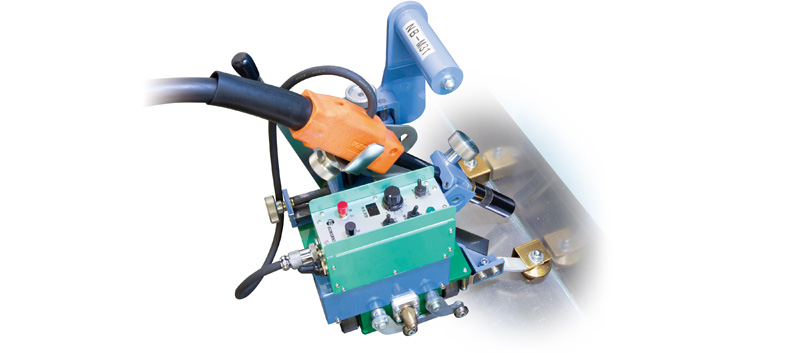

機能はNB-M31と同じで、突合わせ溶接を可能にした台車。マグネット付きの専用ガイドレール（Ｒ１）を使用し、水平突合わせはもちろん、効率の良い壁面突合わせ溶接を実現します。
| 質量 | 6.2kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 300×229×302mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 20kg | |
| トーチ 調整範囲 |
前後方向 | 35mm |
| 上下方向 | 26mm | |
| 角度X方向 | 90°±30° | |
| 角度Y方向 | 90°±25° | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | 3 ~ 69cm / min | |
| 制御電源 (入力) | AC 100 ~ 240V 0.35A | |
水平すみ肉溶接
コストパフォーマンスに優れた簡易型自動溶接台車。水平すみ肉溶接を簡単操作でこなします。小型でシンプルな構造が特徴の汎用機としてロングセラーを維持してきました。
| 質量 | 6kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 290×261×276mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 20kg | |
| トーチ 調整範囲 |
前後方向 | 30mm |
| 上下方向 | 50mm | |
| 角度X方向 | 45°±10° | |
| 角度Y方向 | 90°±11° | |
| ウイビング | 振り設定角度 | ウイビング動作なし |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | 5 ~ 85cm / min | |
| 制御電源 (入力) | AC 100 ~ 240V 1.5A | |
水平突合わせ・立向き突合わせ溶接
ガイドレールなしで突合わせ溶接が可能なローラーセンサー機NB-RSV11のウイビング機構を機能ＵＰ。横方向直線動作に、上下方向を加えて“Ｖ字”、“Ｕ字”のウイビング動作が可能になりました。厚板の広開先溶接に対応します。運転操作は無線式。手元で運転条件の設定ができます。
| 質量 | 13kg | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | 350×345×365mm | |
| 台車ギャップ | 6.5mm | |
| 吸着力 | 34kg | |
| トーチ 調整範囲 |
前後方向 | 67mm |
| 上下方向 | 65mm (ウイヴ巾含む) | |
| 角度X方向 | 90°±15° | |
| 角度Y方向 | 90°±15° | |

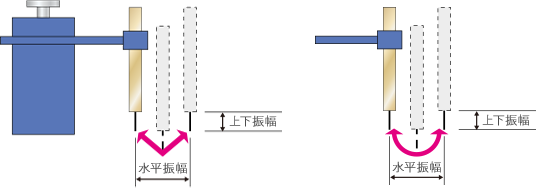

| ウイビング | ウイビング形状 | 直線運動、Ｖ字、楕円弧 |
| 振り幅 | 水平振幅 0.1 ~ 3.2cm・上下振幅0 ~ 2cm | |
| 振り速度 | 0 ~ 200cm | |
| 停止時間 | 0.3 ~ 1.3sec. | |
| 台車走行速度 | 3 ~ 64cm / min. | |
| 制御電源 (入力) | AC 100 ~ 115V 2.4A | |

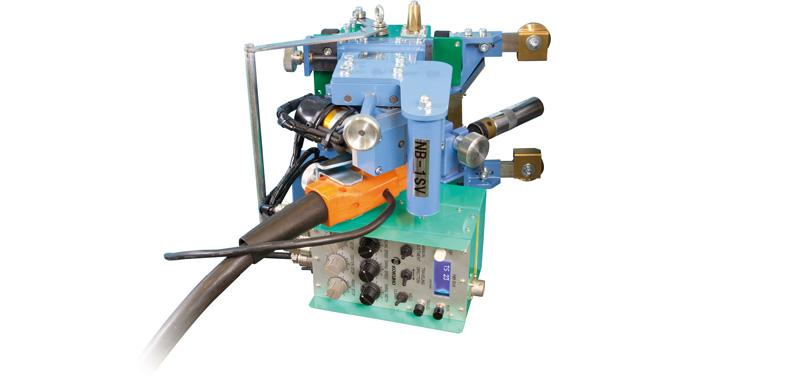

ボイラーパイプすみ肉溶接

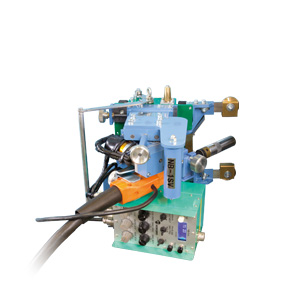

バッテリー機

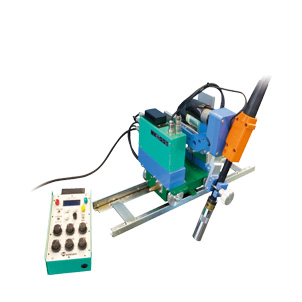

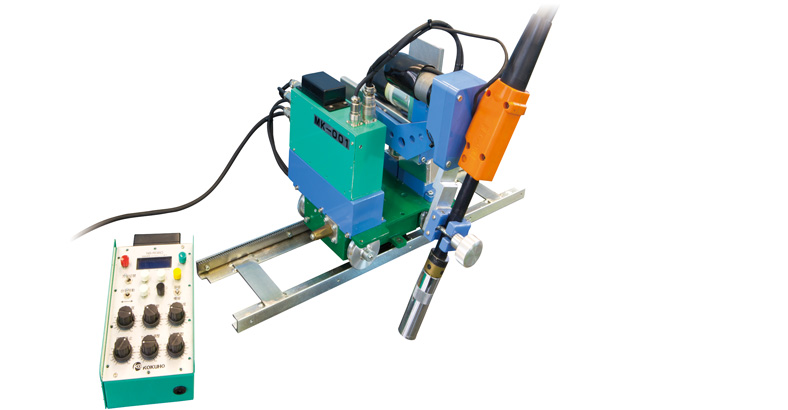

厚板・多層突合わせ溶接
特に、建築・鉄骨・橋梁などの厚板突合わせ溶接の効率化に対応。多層盛・短尺溶接に威力を発揮します。ティーチング不要。溶接位置メモリー機能・リピート機能搭載で、一度設定した溶接条件での自動連続溶接が可能。小型溶接台車・無線式制御ＢＯＸ.・軽量専用レールと、全体的にコンパクトなシステムで軽々持ち運べます。簡単操作で全自動。一人複数台の使用で、作業効率が一段とアップします。
| 質量 | 詳細に関してはお問い合わせください。 | |
|---|---|---|
| 寸法 (巾×長さ×高さ) | ||
| 台車ギャップ | ||
| 吸着力 | ||
| トーチ 調整範囲 |
前後方向 | |
| 上下方向 | ||
| 角度X方向 | ||
| 角度Y方向 | ||
| ウイビング | ウイビング形状 | |
| 振り幅 | ||
| 振り速度 | ||
| 停止時間 | ||
| 台車走行速度 | ||
| 制御電源 (入力) | AC 100 ~ 115V 2.4A | |
