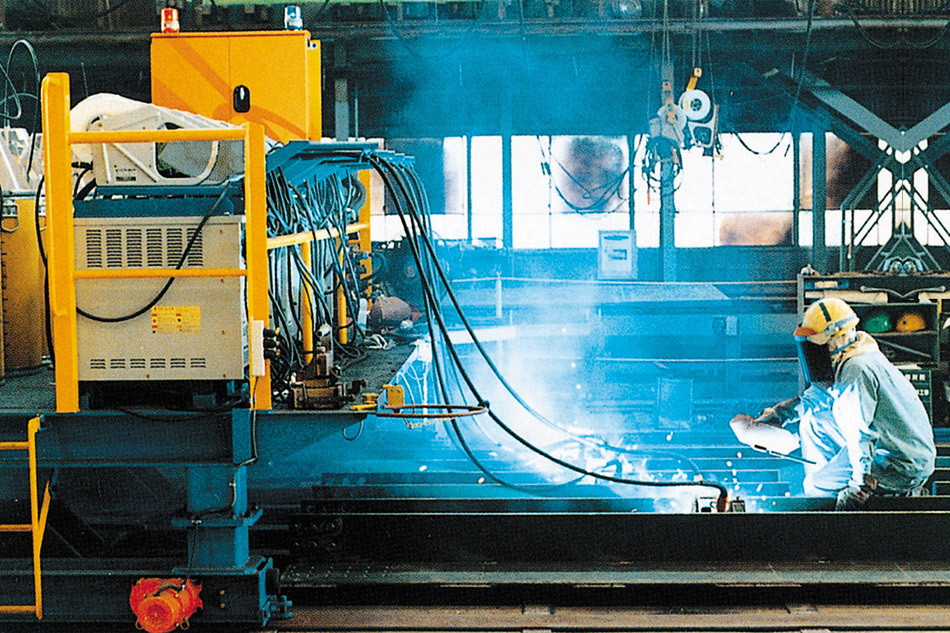

コストダウン・スピード化の決め手。
多数の直線溶接を一人で！
一人の監視で、多数個の直線自動溶接が行え、
大幅にコストダウンが計れます。
- 橋染、鉄骨、船殻など、長尺縦リブ材の直線溶接を大幅に合理化。
- CO2溶接機、ペールバック等を搭載し、自動溶接装置の走行方向に自走する移動台車です。
- ワーク上を溶接走行する自動溶接装置との距離を一定に保ち、断続的に追跡する自動追跡方式(オプション)により、溶接ワイヤーケーブルのたるみ等が安定した距離で保たれます。
- 台車の高さ変更が可能で、様々なワークに対応できます。
- １人の監視で、多数個の直線自動溶接が行え、大幅なコストダウンが計れます。
- 5台から22台までの溶接機搭載が可能。作業現場に合わせた多彩なラインアップで溶接作業合理化に貢献します。

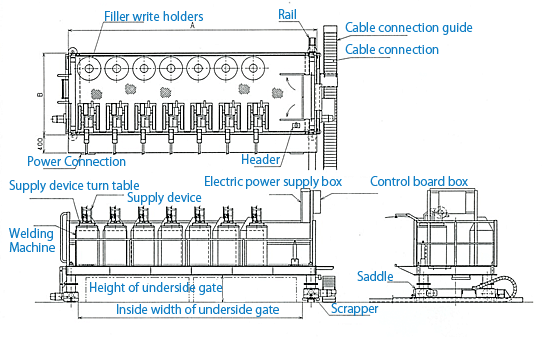

仕様
| 型番 | B-40 | B-50 | B-60 | B-80 | B-100 | B-120 | B-150 | |
|---|---|---|---|---|---|---|---|---|
| 門内幅（mm） | 4,000 | 5,000 | 6,000 | 8,000 | 10,000 | 12,000 | 15,000 | |
| 門内最小高さ（mm） | 600 | 600 | 600 | 700 | 750 | 750 | 750 | |
| 溶接機 最大搭載数（台） |
5 | 7 | 8 | 11 | 14 | 18 | 22 | |
| 搭載最大重量（kg） | 2,000 | 3,000 | 3,500 | 4,500 | 5,500 | 7,000 | 9,000 | |
| 自重（kg） | 1,800 | 2,700 | 3,200 | 4,100 | 5,000 | 6,300 | 8,100 | |
| 走行距離（m） | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |
| A × B（mm） | 4,550 × 1,850 |
5,550 × 1,850 |
6,550 × 1,850 |
8,600 × 2,400 |
10,700 × 2,600 |
12,700 × 2,600 |
15,800 × 2,600 |
|
| 走行速度（m/min） | 50Hz | 13 | 13 | 13 | 14 | 10 | 10 | 10 |
| 60Hz | 16 | 16 | 16 | 17 | 12 | 12 | 12 | |
| 走行 | 自走式片側軌道方式 | |||||||
| 操作方式 | 有線ペンダント押釦スイッチ操作 | |||||||
オプション

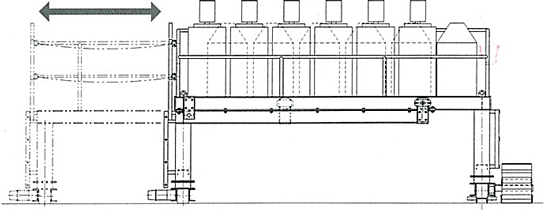

- ワイドスライド機構
- 走行距離 15m以上
- 自動追跡装置
- 無線遠隔操作
- 速度制御
